Douchescharnieren van Poseidon: wand-glas, glas-glas, lift en pendel

Poseidon scharnieren voor glazen douchedeuren. Elk douche scharnier draagt tot 50 kg bij twee stuks en is geschikt voor deuren tot 1000 mm breed. Montage met een enkele schroef in 20 seconden. Elk model is leverbaar in chroom en matzwart.

Wand-glas scharnier

De wand-glas scharnieren bevestig je aan de muur. Je kiest tussen een buitenmontage (401001), binnenmontage (401002) of een 180° variant (401003). Alle drie dragen tot 50 kg bij twee stuks en passen op 8 mm ESG glas. De conusbevestiging maakt nauwkeurig uitlijnen mogelijk met ± 2,5 mm speling. Aanbevolen afdichting: afdichtprofiel 13 mm (art. 900112).

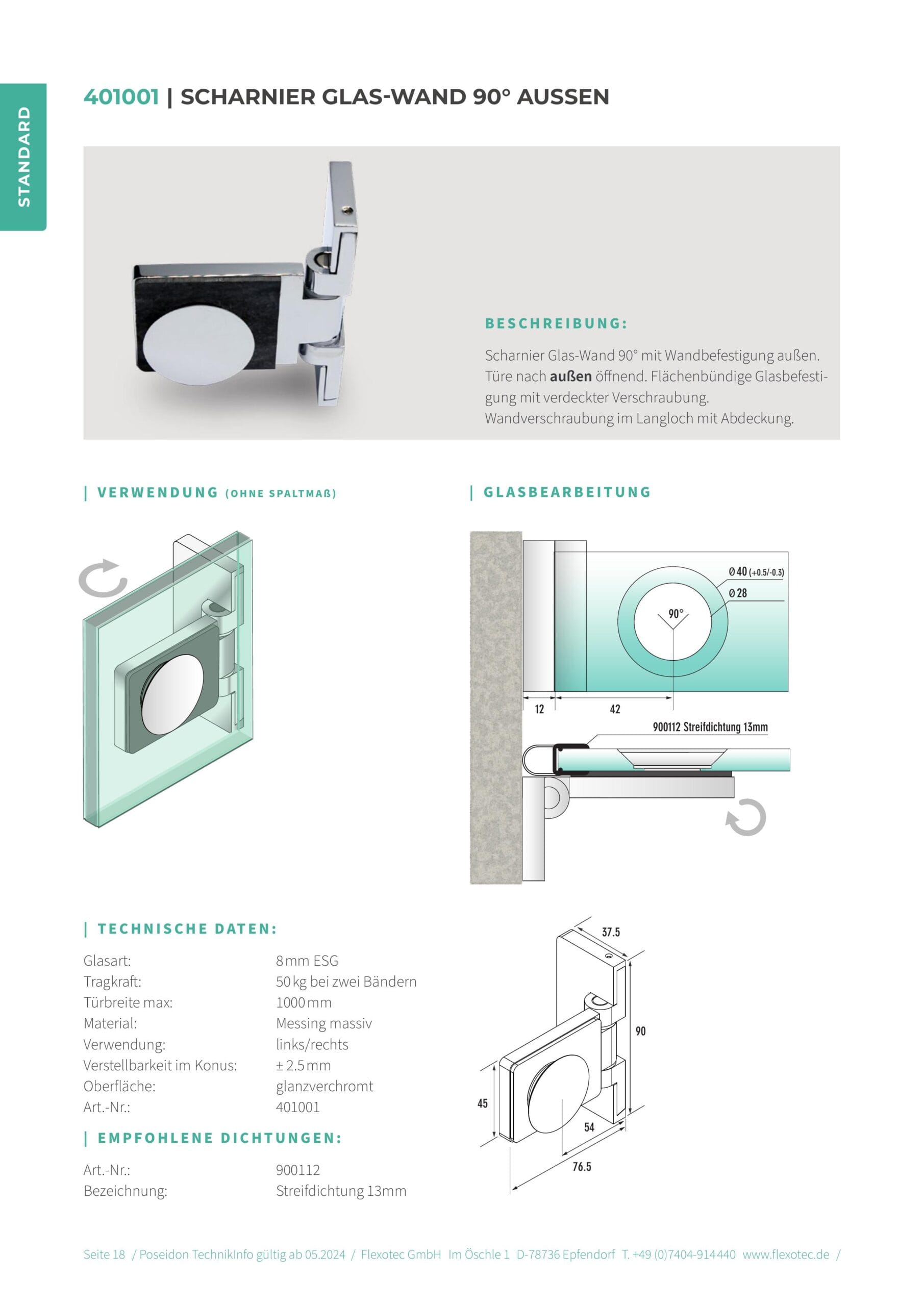

Art. 401001

Scharnier wand-glas 90° buiten

Scharnier voor wandbevestiging aan de buitenzijde. Deur opent naar buiten.

Glassoort: 8 mm ESG
Draagkracht: 50 kg (bij 2 scharnieren)
Max. deurbreedte: 1000 mm
Materiaal: massief messing
Gebruik: links/rechts
Instelbaarheid conus: ± 2,5 mm
Oppervlak: glanzend verchroomd

Art. 401002

Scharnier wand-glas 90° binnen

Scharnier voor wandbevestiging aan de binnenzijde. Deur opent naar binnen.

Glassoort: 8 mm ESG
Draagkracht: 50 kg (bij 2 scharnieren)
Max. deurbreedte: 1000 mm
Materiaal: massief messing
Gebruik: links/rechts
Instelbaarheid conus: ± 2,5 mm
Oppervlak: glanzend verchroomd

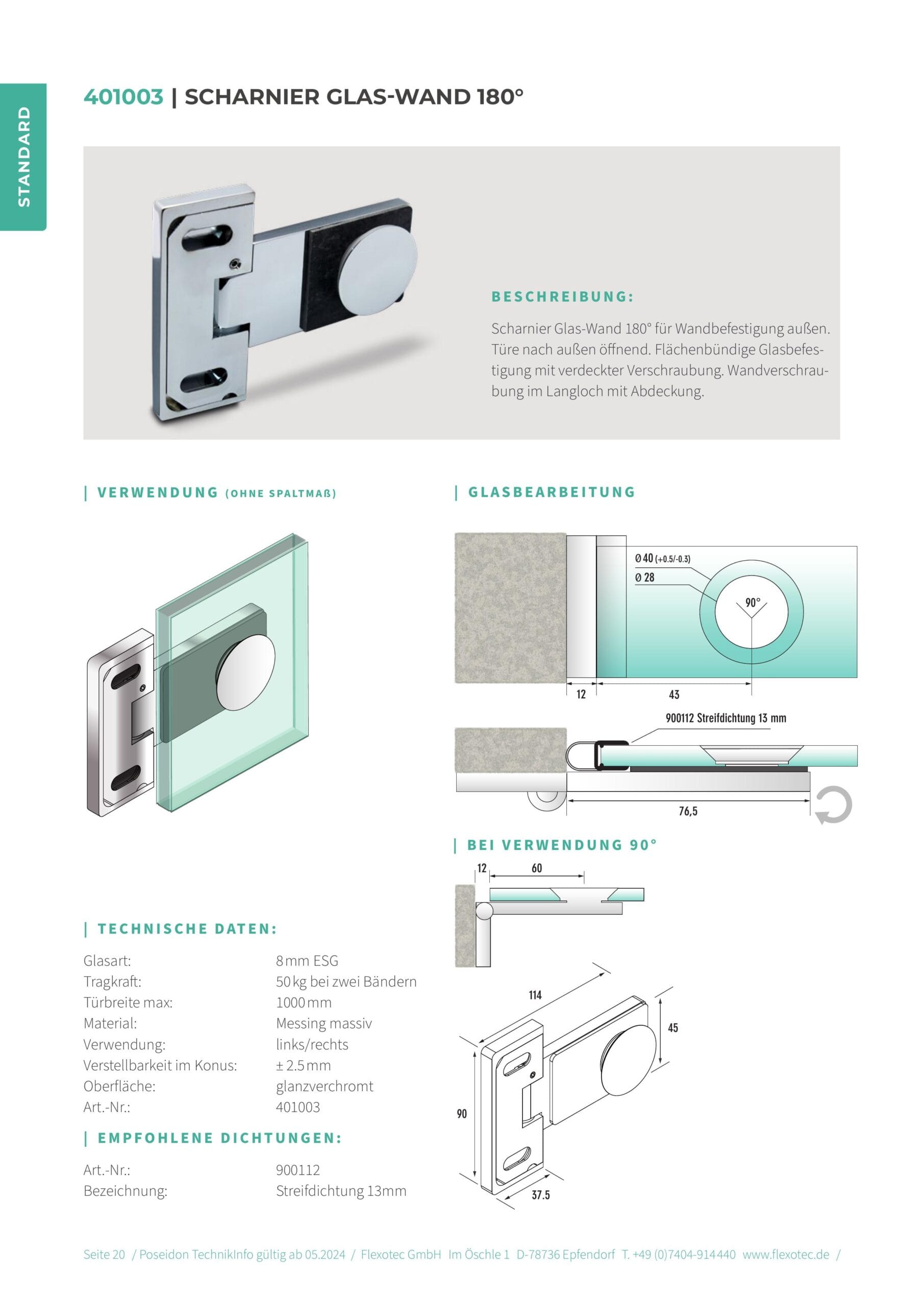

Art. 401003

Scharnier wand-glas 180°

Scharnier voor wand-glas verbinding op 180°. Deur opent vlak tegen de wand.

Glassoort: 8 mm ESG
Draagkracht: 50 kg (bij 2 scharnieren)
Max. deurbreedte: 1000 mm
Materiaal: massief messing
Gebruik: links/rechts
Instelbaarheid conus: ± 2,5 mm
Oppervlak: glanzend verchroomd

In wand-glas uitvoering zijn ook drie functievarianten leverbaar.

lift scharnier: heft de deur 4 mm bij openen. Art. 402001, 402002, 402004 en 402005.
pendel scharnier: opent in twee richtingen. Art. 403001.

Glas-glas scharnier

De glas-glas scharnieren verbinden twee glaspanelen zonder wandbevestiging. De 90° variant (401004) past op haakse hoeken. De 180° variant (401005) plaatst de deur in lijn met het vaste paneel. De overlappende 180° (401006) laat de deur achter het glas schuiven. Bij 401004 gebruik je afdichtprofiel 8 mm (art. 900111). Bij 401005 gebruik je het afdichtprofiel tussen de twee glaspanelen: art. 900121 voor 135° en art. 900122 voor 180°.

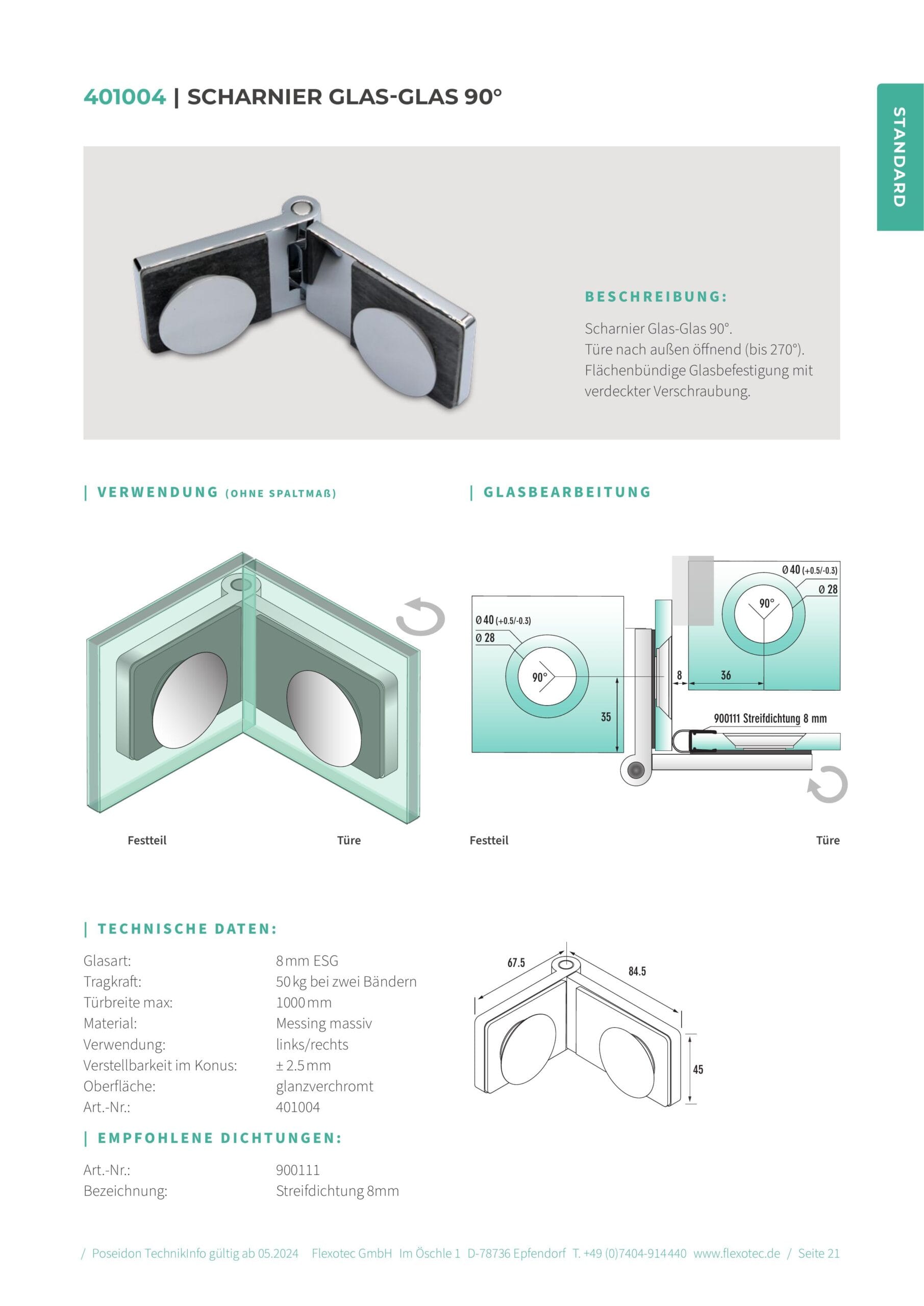

Art. 401004

Scharnier glas-glas 90°

Scharnier voor glas-glas verbinding in een rechte hoek. Geen wandbevestiging nodig.

Glassoort: 8 mm ESG
Draagkracht: 50 kg (bij 2 scharnieren)
Max. deurbreedte: 1000 mm
Materiaal: massief messing
Gebruik: links/rechts
Instelbaarheid conus: ± 2,5 mm
Oppervlak: glanzend verchroomd

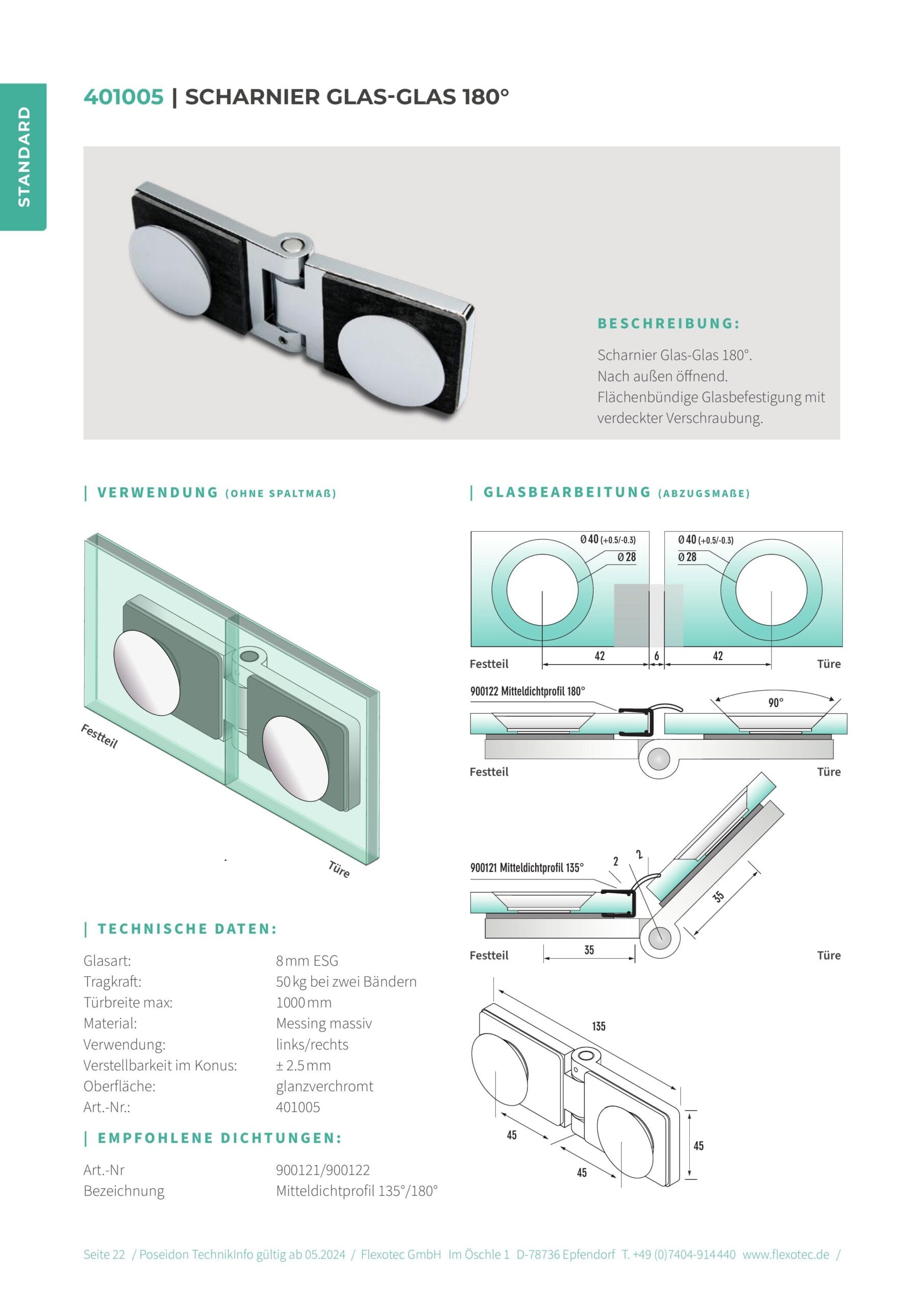

Art. 401005

Scharnier glas-glas 180°

Scharnier voor glas-glas verbinding op 180°. De deur opent in lijn met het vaste glaspaneel.

Glassoort: 8 mm ESG
Draagkracht: 50 kg (bij 2 scharnieren)
Max. deurbreedte: 1000 mm
Materiaal: massief messing
Gebruik: links/rechts
Instelbaarheid conus: ± 2,5 mm
Oppervlak: glanzend verchroomd

Art. 401006

Scharnier glas-glas 180° overlappend

Overlappend scharnier voor glas-glas op 180°. De deur overlapt het vaste glaspaneel.

Glassoort: 8 mm ESG
Draagkracht: 40 kg (bij 2 scharnieren)
Max. deurbreedte: 850 mm
Materiaal: massief messing
Gebruik: links/rechts
Instelbaarheid conus: ± 2,5 mm
Oppervlak: glanzend verchroomd

In glas-glas uitvoering zijn dezelfde drie functievarianten leverbaar.

lift scharnier: heft de deur 4 mm bij openen. Art. 402003 en 402006.
pendel scharnier: opent in twee richtingen. Art. 403002 en 403003.
pendel lift scharnier: combineert pendel- en hefwerking. Art. 403007 en 403010.

Technische specificaties

Onderstaande tabel toont de specificaties per artikelnummer. Alle waarden komen uit de FlexoTec TechnikInfo V3.01 (05.2024). Poseidon scharnieren zijn ontworpen voor 8 mm gehard veiligheidsglas (ESG). De draagkracht geldt bij gebruik van twee scharnieren per deur.

Art.nr.	Type	Glasdikte	Draagkracht	Max. deurbreedte	Materiaal	Toepassing	Conus ±	Afdichting
401001, wand-glas 90 graden buiten	Wand-glas 90° buiten	8 mm ESG	50 kg	1000 mm	Massief messing	Links/rechts	2,5 mm	900112 (13 mm)
401002	Wand-glas 90° binnen	8 mm ESG	50 kg	1000 mm	Massief messing	Links/rechts	2,5 mm	900112 (13 mm)
401003	Wand-glas 180°	8 mm ESG	50 kg	1000 mm	Massief messing	Links/rechts	2,5 mm	900112 (13 mm)
401004	Glas-glas 90°	8 mm ESG	50 kg	1000 mm	Massief messing	Links/rechts	2,5 mm	900111 (8 mm)
401005	Glas-glas 180°	8 mm ESG	50 kg	1000 mm	Massief messing	Links/rechts	2,5 mm	900121/900122
401006	Glas-glas 180° overlappend	8 mm ESG	40 kg	850 mm	Massief messing	Links/rechts	2,5 mm	n.v.t.
Liftscharnier (serie 402)
402001, Lift wand-glas 90° links	Lift wand-glas 90° links	8 mm ESG	50 kg	1000 mm	Massief messing	Links	2,5 mm	900112 (13 mm)
402002, Lift wand-glas 90° links, draagarm	Lift wand-glas 90° links, draagarm	8 mm ESG	40 kg	850 mm	Massief messing	Links	2,5 mm	900112 (13 mm)
402003, Lift glas-glas 180° links	Lift glas-glas 180° links	8 mm ESG	50 kg	1000 mm	Massief messing	Links	2,5 mm	900122
402004, Lift wand-glas 90° rechts	Lift wand-glas 90° rechts	8 mm ESG	50 kg	1000 mm	Massief messing	Rechts	2,5 mm	900112 (13 mm)
402005, Lift wand-glas 90° rechts, draagarm	Lift wand-glas 90° rechts, draagarm	8 mm ESG	40 kg	850 mm	Massief messing	Rechts	2,5 mm	900112 (13 mm)
402006, Lift glas-glas 180° rechts	Lift glas-glas 180° rechts	8 mm ESG	50 kg	1000 mm	Massief messing	Rechts	2,5 mm	900122
Pendelscharnier (serie 403)
403001, Pendel wand-glas 90°	Pendel wand-glas 90°	8 mm ESG	40 kg	900 mm	Massief messing	Links/rechts	2,0 mm	900112 (13 mm)
403002, Pendel glas-glas 180°	Pendel glas-glas 180°	8 mm ESG	40 kg	900 mm	Massief messing	Links/rechts	2,0 mm	900111 (8 mm)
403003, Pendel glas-glas 90°	Pendel glas-glas 90°	8 mm ESG	40 kg	900 mm	Massief messing	Links/rechts	2,0 mm	900112 (13 mm)
Pendel-liftscharnier (serie 403)
403005, Pendel-lift wand-glas 90° links	Pendel-lift wand-glas 90° links	8 mm ESG	40 kg	1000 mm	Massief messing	Links	2,5 mm	900112 (13 mm)
403007, Pendel-lift glas-glas 180° links	Pendel-lift glas-glas 180° links	8 mm ESG	50 kg	1000 mm	Massief messing	Links	2,5 mm	900111 (8 mm)
403008, Pendel-lift wand-glas 90° rechts	Pendel-lift wand-glas 90° rechts	8 mm ESG	40 kg	1000 mm	Massief messing	Rechts	2,5 mm	900112 (13 mm)
403010, Pendel-lift glas-glas 180° rechts	Pendel-lift glas-glas 180° rechts	8 mm ESG	50 kg	1000 mm	Massief messing	Rechts	2,5 mm	900111 (8 mm)

Welk scharnier kies je?

De keuze hangt af van twee factoren: het montagetype en de gewenste openingshoek. Gebruik onderstaande richtlijn om het juiste artikelnummer te bepalen.

Vraag 1. Zit de deur aan een wand of aan een vast glaspaneel? Loop daarna vraag 2, 3 en 4 af tot je bij een artikelnummer uitkomt.

Wand-glas: de deur zit aan een wand.
- 90 graden openen.
  - Zonder lift, naar buiten openend: 401001 wand-glas 90 graden buiten
  - Zonder lift, naar binnen openend: 401002 wand-glas 90 graden binnen
  - Met liftfunctie: 402001 liftscharnier wand-glas 90 graden, 402002 liftscharnier wand-glas 90 graden links, draagarm, 402004 liftscharnier wand-glas 90 graden rechts of 402005 liftscharnier wand-glas 90 graden rechts, draagarm
  - Pendelend: 403001 pendelscharnier wand-glas 90 graden
  - Pendelend met liftfunctie: 403005 pendel-liftscharnier wand-glas 90 graden links of 403008 pendel-liftscharnier wand-glas 90 graden rechts
- 180 graden openen.
  - Zonder lift, vlak langs de wand: 401003 wand-glas 180 graden. Bekijk ook het 180 graden swing scharnier.
Glas-glas: de deur zit aan een vast glaspaneel.
- 90 graden openen.
  - Zonder lift: 401004 glas-glas 90 graden
  - Pendelend: 403003 pendelscharnier glas-glas 90 graden
- 180 graden openen.
  - Zonder lift, in lijn met het paneel: 401005 glas-glas 180 graden
  - Zonder lift, overlappend achter het paneel: 401006 glas-glas 180 graden overlappend
  - Met liftfunctie: 402003 liftscharnier glas-glas 180 graden links of 402006 liftscharnier glas-glas 180 graden rechts
  - Pendelend: 403002 pendelscharnier glas-glas 180 graden
  - Pendelend met liftfunctie: 403007 pendel-liftscharnier glas-glas 180 graden links of 403010 pendel-liftscharnier glas-glas 180 graden rechts

Alle scharnieren passen op 8 mm gehard veiligheidsglas (ESG). Gebruik je glas van 6 mm of 10 mm? Neem dan contact op met FlexoTec voor een maatwerkadvies. Lees ook hoe je jouw klant het juiste scharnier adviseert.

Waarom Poseidon?

Eén schroef montage

Waar concurrenten 3 tot 6 schroeven gebruiken, heeft Poseidon er maar één nodig. Montage in 20 seconden.

Conische glasuitsnede

Een senkboring is goedkoper dan een rechthoekige uitsparing. Dat bespaart op de glasbewerking.

Massief messing, Made in Germany

Gefreesd uit massief messing. Geen zinkdrukgietwerk. Geproduceerd en getest in Duitsland volgens ISO 9001.

De 5+1 belofte

5 jaar garantie. Geen voorwaarden, geen formulieren.
+1: de terugrit. Bij een productfout vergoedt Poseidon ook de terugrijkosten van de monteur.

Veelgestelde vragen over douchescharnieren

Hoeveel kilo kan een douchescharnier dragen?

Een set van twee Poseidon douchescharnieren draagt 40 tot 50 kg, afhankelijk van het model. De draagkracht staat per model in de tabel hierboven.

Welke douchescharnieren zijn geschikt voor 8 mm glas?

Alle 19 Poseidon modellen zijn gemaakt voor 8 mm gehard veiligheidsglas. Dat geldt voor de standaard, de lift en de pendeluitvoering.

Kan een Poseidon douchescharnier ook 10 mm glas aan?

Standaard zijn Poseidon douchescharnieren uitgevoerd voor 8 mm ESG. Toepassing op 10 mm glas is mogelijk, maar alleen na overleg met FlexoTec; dat geldt ook voor 6 mm.

Wat zijn de drie soorten douchescharnieren?

Er is een standaard scharnier, een liftscharnier en een pendelscharnier. De 401-serie is standaard, de 402-serie heft de deur bij het openen en de 403-serie pendelt naar twee kanten.

Kunnen de scharnieren van een douchedeur vervangen worden?

Ja. Aan de glaszijde zit één schroef, dus je wisselt een scharnier zonder het glas opnieuw te laten boren. De conusboring in het glas blijft gewoon zitten.

Hoe stel je een douchedeur af als hij niet goed sluit?

Je verstelt het nulpunt van het scharnier, dat na montage bereikbaar blijft. In de gids douchedeur scharnier afstellen staat stap voor stap hoe je dat doet.

Waarom sluit mijn douchedeur niet goed?

Meestal staat het nulpunt niet goed of is de wand niet zuiver. Je stelt de deur bij zonder hem te demonteren.

Hoeveel scharnieren heb ik nodig per deur?

Twee scharnieren per deur is de standaard. De opgegeven draagkracht van 40 tot 50 kg geldt steeds per set van twee.

Is elk model leverbaar in matzwart?

Ja. Elk model is er in glanzend verchroomd, RVS mat en matzwart. Andere kleuren zijn op aanvraag.

Hoe lang duurt de montage?

Montage duurt twintig seconden. Het scharnier komt voorgemonteerd en zit met één schroef vast.

Bestellen en verkooppunten

Poseidon douchescharnieren zijn er voor de vakhandel: glaszetters, installateurs en interieurbouwers. Prijzen zijn op aanvraag beschikbaar via de FlexoTec-webshop. Vraag toegang aan en bestel elk van de 19 modellen rechtstreeks, in glanzend chroom, RVS mat of matzwart. Elk model komt met de 5+1 belofte: 5 jaar garantie, plus de terugrijkosten van de monteur bij een productfout.

Vraag vakhandelprijzen aan

Montage in twintig seconden

Eén schroef aan de glaszijde, één inbussleutel SW 6 mm, en de deur hangt. Daarna stel je het nulpunt af zonder de deur te demonteren.

Liever eerst zien hoe een Poseidon scharnier in twintig seconden gemonteerd en afgesteld is? Plan een demo van dertig minuten.
